雷诺士UPS电源3B3G系列开关机详细教程
雷诺士3B3G系列UPS主机市电开机步骤
警示灯号: LED
控制面板的LED 警示灯提供快速的讯息. 在不同的状态可能会持续亮着, 闪烁或者熄灭.
|
LED 模式 |
市电灯 |
旁路灯 |
逆变灯 |
电池灯 |
告警灯 |
|
UPS 启动 |
● |
● |
● |
● |
● |
|
旁路模式 |
○ |
● |
○ |
○ |
○ |
|
市电模式 |
● |
○ |
● |
○ |
○ |
|
电池模式 |
○ |
○ |
● |
● |
○ |
|
输出故障 |
○ |
○ |
○ |
○ |
● |
|
旁路输出故障 |
○ |
● |
○ |
○ |
● |
|
市电 ECO 模式 |
● |
● |
● |
○ |
○ |
|
电池 ECO 模式 |
○ |
● |
○ |
● |
○ |
注： ● 指 LED 亮，而○ 指 LED 熄
雷诺士UPS开机前期准备工作
UPS 必须安装完毕，且外部输入空开已闭合，方可执行开机步骤。
1、请检查并确认UPS的配电方式、各功率电缆及信号电缆连接正确无短路。
2、检查电池安装和接线连接正确，电池正、负极性正确。
3、测量并确认市电电压、频率等正常。
4、由于执行开机步骤时，UPS输出端子将带电。如有负载和输出端子相连，请确认给负载供电是否安全。

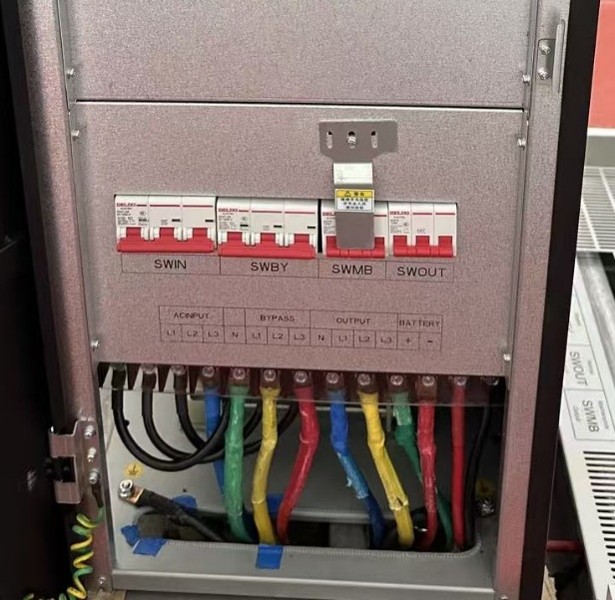

5、 依次闭合交流输入（SWIN）、旁路输入（SWBY）和电池柜内开关，UPS 的液晶屏将自动被点亮; 等待机器完成自检，液晶屏显示主页面；

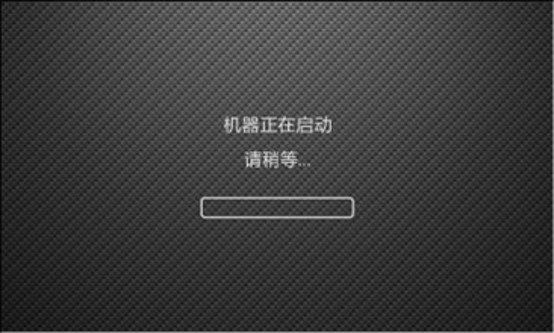

系统启动界面

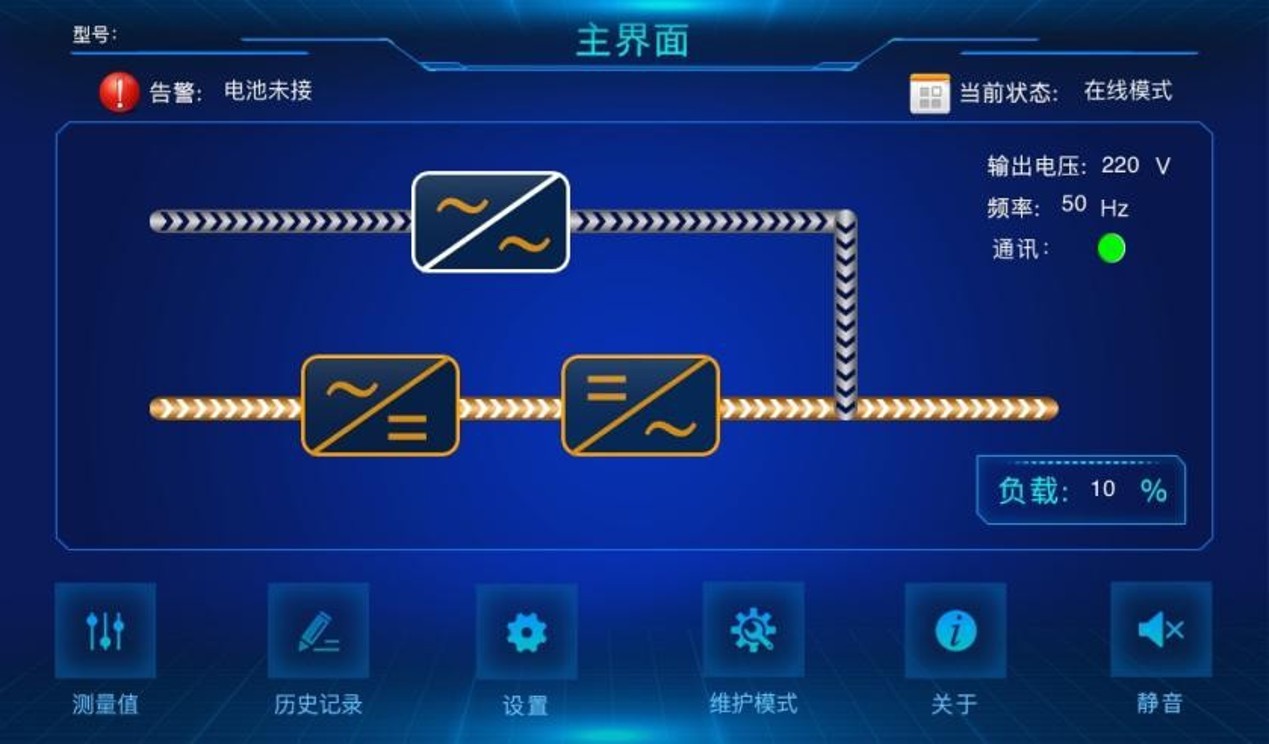

系统流程界面

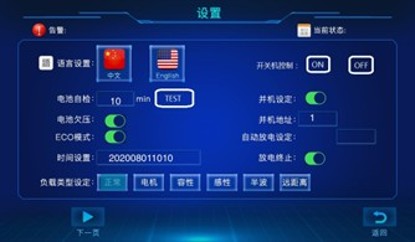

点击设置菜单界面
6、UPS开关机控制
1、“ON” 开启UPS； “OFF”关闭UPS
7、原厂技术支持
雷诺士（Reros）UPS 技术咨询
官方 400 售后400-887-6796（技术咨询）
