操作显示面板

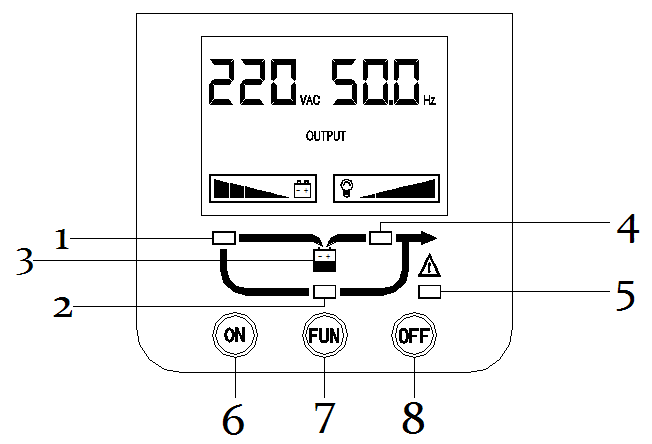

 LCD控制面板

1#-5# LED指示灯：

1# 市电指示灯：UPS接通市电后，市电指示灯亮，呈绿色；

2# 旁路指示灯：UPS经旁路为负载供电，旁路指示灯亮，呈橙色；

3# 电池指示灯：市电异常，由电池为负载供电，电池指示灯亮，呈橙色；

4# 逆变指示灯：市电进入UPS后经逆变处理后为负载供电，逆变指示灯亮，呈绿色；

5# 故障指示灯：UPS出现告警或者故障时亮，呈红色；

负载电池容量指示图：

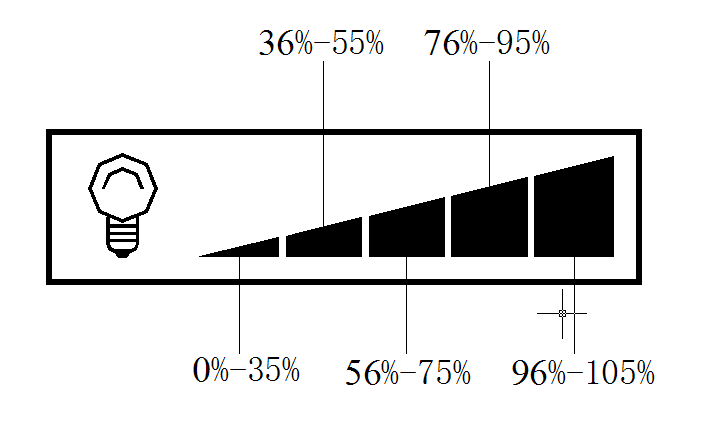

如下图所示，是负载显示，从左到右对应5个黑格，每亮一个，所对应的负载容量递增。

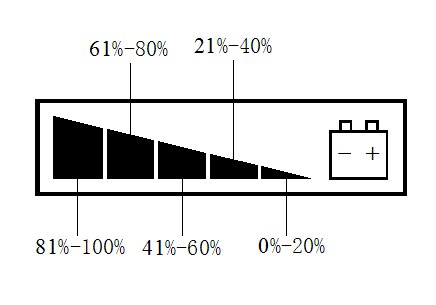

再如下图所示，是电池容量显示，从右到左对应只是点亮个数增多，电池容量递增；

6# 开机键：控制UPS的开机按钮；

7# 功能键：屏幕翻页，查看运行参数；

8# 关机键：控制UPS关机；
