雷诺士UPS电源3W3 IX系列操作面板指示说明
LCD面板是用于人机交互的界面，通过LCD面板可以对UPS进行可视化操作，为UPS开机、关机、状态显示、故障报警、参数设置等功能提供了友好的界面。UPS安装完后，用户对UPS的所有操作都可以通过LCD面板完成。LCD面板包含状态显示灯、LCD显示屏、导航键三部分。

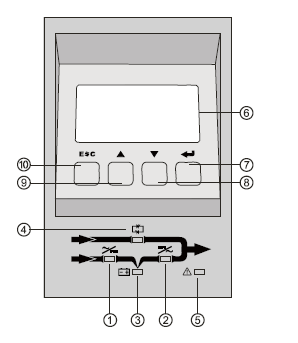

●状态指示灯：显示UPS当前的工作模式或状态
|
标识 |
指示灯名称 |
颜色 |
|
|
① |
市电 |
绿色 |
UPS由市电供电给负责 |
|
② |
逆变 |
绿色 |
UPS电源通过逆变器供电给负载 |
|
③ |
电池 |
黄色 |
断电后，UPS由电池供电给负载 |
|
④ |
旁路 |
绿色 |
UPS由旁路供电给负载 |
|
⑤ |
故障 |
红色 |
UPS发生异常，此灯长亮或闪烁，且发出连续或间歇的报警声 |
●LCD显示屏—⑥：详细的显示UPS信息
●导航键：菜单项的选择、打开、获取信息，改变系统参数等
|
标识 |
导航键 |
名称 |
|
⑦ |
|
打开所选菜单或确定一操作；密码操作时确定此位置输入，进入下一密码的输入；状态界面下按动此键回到主菜单界面 |
|
⑧ |
|
同级菜单下跳跃到下一屏显示 |
|
⑨ |
|
同级菜单下返回到上一屏显示 |
|
⑩ |
ESC |
退出当前界面返回上一界面或取消一操作；进行密码操作时可使当前输入密码为空；主菜单界面下按动此键回到主状态界面。 |
